Модульные насосные станции позволяют быстро организовать подачу воды или технологических жидкостей без больших строительных работ. Вертикальные многоступенчатые насосы часто становятся сердцем таких решений: они компактны, дают высокий напор и легко интегрируются в готовые модульные блоки.
Почему вертикальный многоступенчатый насос — хороший выбор для модульной станции
- Минимум занимаемой площади. Вертикальная компоновка экономит место — важный аргумент для модульных блоков.
- Гибкость по напору. Добавлением или убавлением ступеней легко получить нужный напор.
- Стабильный поток. Насос даёт равномерный поток без сильных пульсаций — это важно для автоматических систем.
- Хорошая совместимость с ЧРП. Частотное регулирование позволяет плавно подстраивать расход и экономить энергию.
Что нужно знать при расчете
- Определите реальные потребности системы. Нужны показатели: средний Q (расход), пиковый Q, требуемый напор H, профиль работы за сутки.
- Учтите потери в трубах. Суммируйте геодезический напор и гидравлические потери.
- Проконтролируйте NPSH. Убедитесь, что доступный NPSH > требуемый — это предотвращает кавитацию.
- Заложите запас. Рекомендуется взять запас 10–20% по напору/производительности на случай пиковой нагрузки.
- Выбирайте рабочую точку близко к оптимуму КПД. Так снизятся энергозатраты и износ.
Практический пример (условно):
Если модульная станция обслуживает небольшой жилой комплекс с пиковым расходом 40 м³/ч и требуемым напором 90 м — вертикальная многоступенчатая конструкция с 6–8 ступенями обеспечит стабильный напор и компактное размещение.
Практические требования к конструкции и материалам
- Проточная часть. Для чистой воды обычно подходят чугунные корпуса; для агрессивных сред — нержавеющая сталь.
- Уплотнения. При высоких температурах или агрессивных средах предпочтительны торцевые уплотнения с соответствующими материалами (керамика, карбид вольфрама, Viton и т. п.).
- Подшипники и смазка. Выбирайте подшипники с запасом по нагрузке; в модульных блоках удобно предусмотреть доступ к ним для обслуживания.
- Крепление и виброизоляция. Фундамент или опорная рама должны исключать передачу вибрации на корпус модуля.
Техническая деталь:
В ряде распространенных серий вертикальных насосов (включая примеры с чугунными корпусами и нержавеющими проточными частями) уже предусмотрены опции для модульной установки — это сокращает время проектирования.

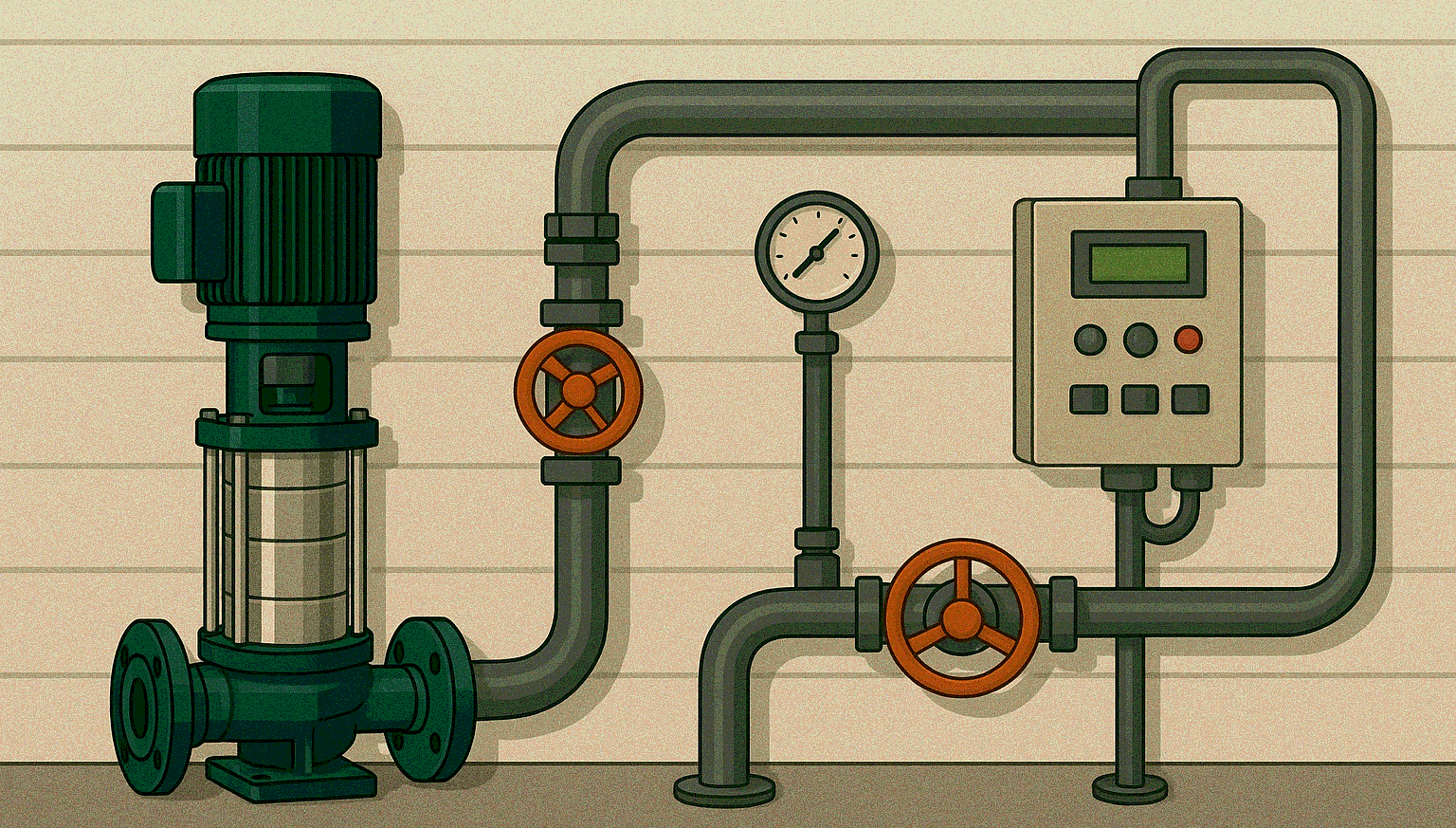

Обвязка и автоматика — что не забыть
- Фильтр на всасывании (грязеуловитель) — обязательно, чтобы защитить крыльчатки.
- Запорная арматура и обратный клапан на выходе.
- Байпас с регулирующим клапаном — для обеспечения смазки и предотвращения перегрева при закрытом выпуске.
- Манометры и датчики давления: датчики вибрации и температуры на подшипниках — для удалённого мониторинга.
- Опция: частотный преобразователь для плавного регулирования и экономии энергии.
Монтаж, пуск и обслуживание — краткий чеклист
- Установить жестко, выровнять.
- Подключить трубопроводы без натяжения.
- Промыть систему до запуска, установить фильтры.
- Заполнить насос и удалить воздух.
- Проверить направление вращения двигателя.
- Выполнить холостой пуск, затем тест под нагрузкой.
- Подключить систему мониторинга — токи, давление, вибрация.
- Регулярно (по регламенту) проверять уплотнения, подшипники, состояние фильтров.
Совет от инженера Kvant:
«Правильно подобранный насос — это не только стабильная работа станции, но и значительная экономия на обслуживании и электроэнергии».
Небольшие инженерные рекомендации
- Планируйте доступ к верхним узлам — в модуле это иногда упускают, а потом сервис осложнен.
- При частых пусках/остановках используйте мягкий пуск или буферные ёмкости.
- Для экономии выбирайте насос, у которого рабочая точка попадает в область максимального КПД при обычных режимах работы.
- Внедряйте базовый мониторинг — простые датчики часто предотвращают серьезные поломки.
Лёгкий пример из практики
Для жилого комплекса с пиковым расходом 40 м³/ч и требуемым напором 90 м вертикальный многоступенчатый насос с 6−8 ступенями обычно обеспечивает надежную работу, небольшие габариты и простой монтаж в модульный блок. При этом важна правильная обвязка и наличие запаса по мощности.
Немного о поддержке при выборе
Если вы планируете модульную станцию и хотите минимизировать риски, удобно обратиться за инженерной консультацией: обсчитать Q/H, подобрать число ступеней, материалы и схему автоматики. Специалисты некоторых производителей и поставщиков оборудования предлагают такую помощь — это экономит время и деньги на этапе реализации.
Заключение
Вертикальный многоступенчатый насос — логичный и практичный выбор для модульных насосных станций: компактность, возможность гибкой конфигурации по напору и хорошая совместимость с автоматикой делают его эффектным решением. Главное — корректный гидравлический расчёт, продуманная обвязка и обеспечение сервисного доступа. При поддержке квалифицированных инженеров подбор и ввод станции пройдут быстрее и с меньшими рисками.
