Вертикальный насос — это сердце многих промышленных и инженерных систем. Однако даже самый надёжный насос может выйти из строя, если допустить ошибки при его обвязке. В этой статье мы разберём, как правильно подключать вертикальный многоступенчатый центробежный насос, на что обратить внимание при монтаже, и какие инженерные ошибки чаще всего приводят к дорогостоящим авариям. Также расскажем, какие решения предлагает компания Kvant для промышленных пользователей.
Что такое вертикальный насос и зачем нужна обвязка
Вертикальный насос — это центробежное оборудование, у которого вал расположен вертикально. Он применяется в системах водоснабжения, охлаждения, повышения давления и других технологических цепочках. Такие насосы занимают меньше площади, устойчивы к кавитации и удобны в техническом обслуживании.
Но даже надёжный вертикальный многоступенчатый центробежный насос может стать «проблемным местом» всей системы, если его неправильно обвязать — то есть подключить к трубопроводам, запорной арматуре и другим элементам системы.
Основные ошибки при обвязке (и как их избежать)

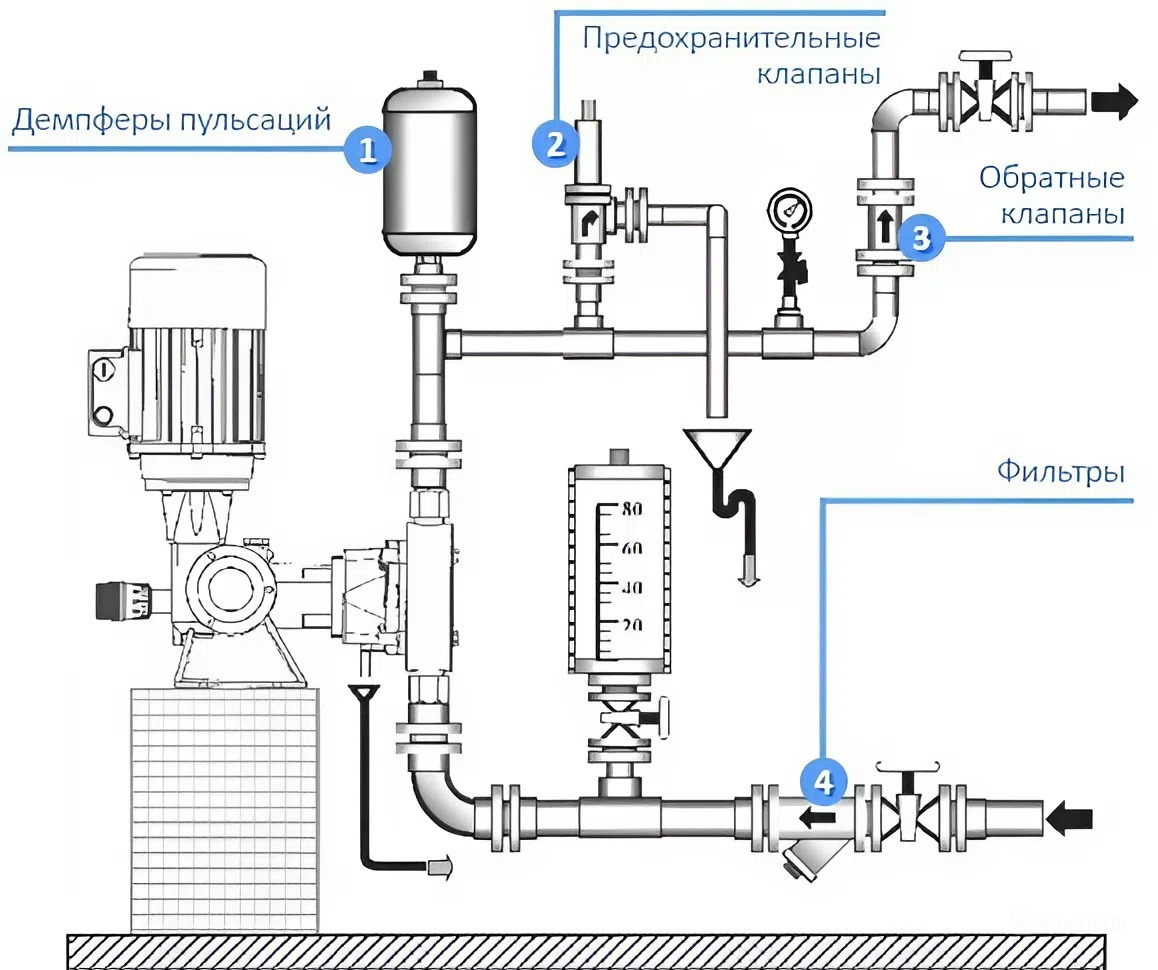

Правильная схема обвязки вертикального насоса
Стандартная схема включает:
- Входной участок — прямая труба ≥ 5D длины, фильтр грубой очистки, запорный вентиль.
- Насос — смонтирован на жестком фундаменте с антивибрационными опорами.
- Выходной участок — обратный клапан, манометр, запорный вентиль, возможный байпас.
- Контрольная автоматика — датчики давления, защиты от сухого хода, частотный преобразователь.
Обвязка насоса — это не просто набор труб и клапанов, а тщательно продуманная система, которая обеспечивает безопасность, долговечность и эффективность работы насоса. Она выполняет несколько ключевых функций:
- Защищает насос от перегрузок и гидроударов.
- Обеспечивает стабильное давление в системе.
- Предотвращает утечки и потери жидкости.
- Упрощает обслуживание и ремонт оборудования.
Внимание: кавитационный запас
Неправильная обвязка часто приводит к кавитации — образованию пузырьков в жидкости, которые разрушают рабочее колесо.
Чтобы этого не произошло, следует обеспечить:
- Расчёт NPSH (Net Positive Suction Head) – доступного кавитационного запаса:
NPSHдоп < NPSHдоступ
- Минимальное количество поворотов и сужений на входе.
- Плавный входной поток, без завихрений и перегибов труб.
Инженер Kvant рекомендует:
"При подключении вертикальных насосов важно заранее знать давление в системе, тип рабочей жидкости и необходимый напор. Только тогда можно выбрать правильную конфигурацию обвязки. Мы в Kvant всегда подбираем схему под задачу клиента — от чертежа до запуска."
А что предлагает Kvant?
Компания Kvant выпускает линейку насосов KR(L) — вертикальные многоступенчатые насосы, полностью адаптированные к российским условиям. Несмотря на то, что ЦНС в классическом понимании компания не производит, инженеры Kvant подберут вам аналог или подходящее решение из отечественной линейки. Ознакомиться с решениями и отправить заявку можно на официальном сайте Kvant.
Заключение
Правильная обвязка вертикального насоса — это не просто монтаж труб и фланцев. Это инженерная задача, от которой зависит срок службы оборудования, экономия ресурсов и стабильность технологического процесса. Следуйте пошаговым рекомендациям, консультируйтесь со специалистами и доверяйте проверенным производителям, как Kvant.
