Вертикальные многоступенчатые насосы применяются в системах водоснабжения, отопления, в промышленности и энергетике, где требуется стабильное давление и высокая напорная характеристика. Точный расчет параметров такого насоса — ключ к эффективной и долговечной эксплуатации оборудования. Ниже приведена пошаговая методика расчета на примере насосов типа KVANT серии KR(L) и как не ошибиться в выборе при подборе насоса.
1. Исходные данные (входные параметры)
Перед началом расчета необходимо собрать всю техническую информацию:
2. Расчет напора (общий напор H)

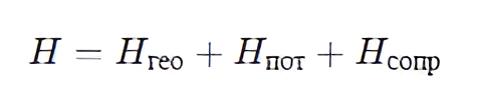

Общий напор складывается из нескольких компонентов:
- Hгео — геодезический напор (разница по высоте между источником и точкой подачи).
- Hпот — потери на входе и выходе из насоса (при больших скоростях или нестандартной арматуре).

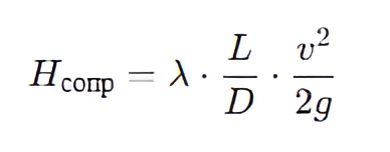

- Hсопр — потери на трение в трубопроводе (рассчитываются по формуле Дарси-Вейсбаха).
Где:
- λ — коэффициент сопротивления,
- L — длина трубопровода,
- D — внутренний диаметр труб,
- v — скорость потока,
- g — ускорение свободного падения.
3. Определение требуемой мощности (Pдвигателя)

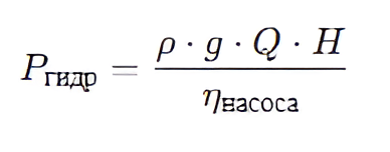

Мощность рассчитывается исходя из требуемого расхода и напора:
- ρ — плотность жидкости (обычно 1000 кг/м³ для воды),
- g =9.81 м/с²,
- Q — расход, м³/с,
- H — напор, м,
- ηнасоса — КПД насоса (обычно 0.6–0.8).

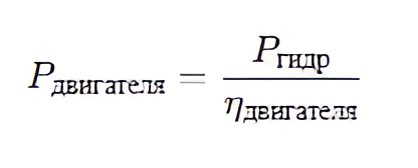

Фактическая мощность с учетом КПД электродвигателя:
Инженер-конструктор KVANT:
"Всегда учитывайте запас по напору и мощности не менее 10%. А при работе с агрессивной средой — запрашивайте индивидуальный подбор материалов. Это продлит срок службы оборудования и сократит затраты на обслуживание."
4. Подбор числа ступеней

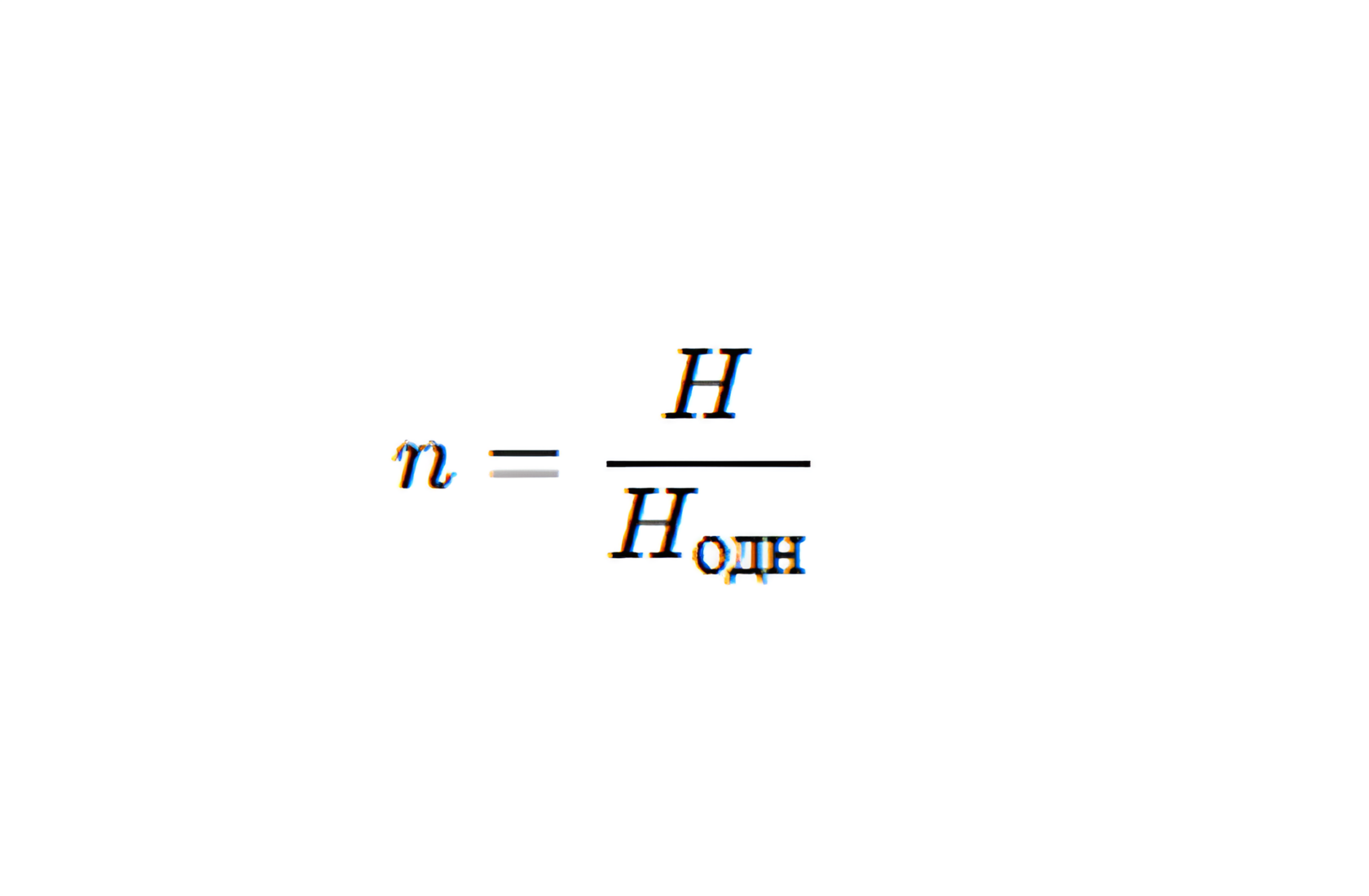

Так как вертикальный насос многоступенчатый, общий напор достигается сложением напоров всех ступеней:
Hодн — напор, создаваемый одной ступенью (указывается в технической документации KVANT).
Пример: если требуется H = 90 м, а одна ступень дает 10 м, то потребуется минимум 9 ступеней.
5. Определение типа корпуса и материалов
Зависит от температуры, давления и агрессивности среды:
6. Проверка на кавитацию (расчет NPSH)
Обязательная проверка, особенно при низком давлении на входе:
- NPSHдоп — доступный кавитационный запас (рассчитывается),
- NPSHпотр — потребный кавитационный запас (указывается производителем).

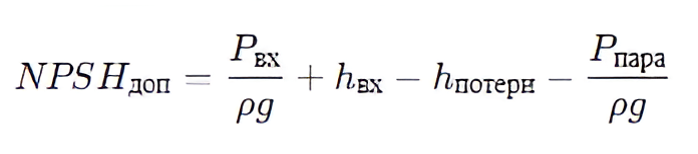

Формула для расчета NPSHдоп:
Если условие не выполняется — выбирается насос с меньшим NPSHпотр, изменяется глубина установки или повышается давление на входе.
7. Подбор электродвигателя
После расчета мощности определяется:
- Тип двигателя
- Напряжение питания
- Степень защиты
- Класс энергоэффективности
Заключение
Расчет параметров вертикального многоступенчатого насоса — это многоэтапный процесс, включающий оценку расхода, напора, потерь, кавитационного запаса и подбора материалов. Продукция KVANT серии KR(L) позволяет гибко настраивать конфигурацию под нужды любого производства — от водоподготовки до энергетики.
